众利联合消防水泵控制柜调试方法说明
来源:http://www.zllhdq.com/articles/zllhxf.html | 发布日期:2020-09-16

(请详细阅读后再操作)

1、主电源接入正确A、B、C、N )对应(黄、绿、红、蓝)接入电源进线端子或铜排;

2、消防水泵电机接线对应接入水泵柜内相应水泵出线端子(同线号,同颜色对应连接):

电机接线对应接入水泵柜内相应水泵出线端子

注意:电机星三角型接法时,电机接线盒内上下连接铜片必须拆除(十分重要!!!

1、消防巡检柜与消防水泵柜电机连接线,必须对应每台水泵接线端子正确连接(同线号,同颜色对应连接 );

2、如果有机械应急启动柜时,同样对应连接每台水泵接线端子;

电机接线对应接入水泵柜内相应水泵出线端子

1、消防巡检柜与消防水泵柜之间联锁控制线(带快接插头的白色护套线 ),必须对应插入相应快接端子上,(十分重要!!! 否则无法与巡检柜完成互锁作用 );

2、确认各控制柜之间连线以及同水泵电机之间连接正确,并用万用表分别测量电机三相绕组阻值正常,且三相绕组之间无短路现象;

3、确认电柜电源进线正确接入,且电源电压正常后,可合闸主回路断路器及控制柜回路1P微断开关;

4、确认水泵控器制面板显示正常,及电源相序正常(电源相序正常时相序继电器显示绿灯,相序错误时显示红灯,同时面板控制器报电源故障信号),如果相序故障,则调整输入电源接线顺序至相序继电器工作正常显示绿灯。

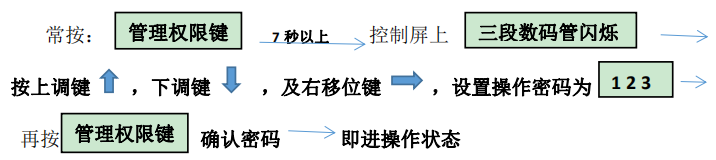

5、控制面板,显示正常后即进入待机状:智能控制器操作面板操作步骤众利联合消防泵控制柜智能控制器

10、操作面板按相应键,可选择主用/备用泵,手动/自动状态;

11、在手动状态下,分别选择 1 主/2 备 ; 2 主/1 备,点动启动相应水泵,观察水泵运转方向是否正确,如反方向运转则对应调整电机接线使运行方向正确;
12、巡检控制面板操作方式同水泵控制面板操作方式,同样,点动试运行每一台水泵确保水泵运行方向一致,(巡检柜同水泵柜,接线端子按相应线号、相应颜色连接);(十分重要!!! 如果不同相序则有可能出现电源短路现象)
13、水泵控制柜和巡检控制柜相应电机保护参数,出厂时已按实际水泵功率设定好,现场无需设定;
14、设备手动调试正常且完工后,各控制器必须设定在 自动 状态下,即处于无人值守状态;

15、在自动状态下(即无人值守状态),如有消防信号自动接入,则消防水泵立即自动启动达到消防功能,如无消防信号,则消防巡检柜按设定好的时间及周期自动定期的低频巡检各消防水泵。


消防泵控制柜/消防巡检柜/双电源控制柜调试视频:https://www.ixigua.com/home/2638419535859613


    如果以上说明书还不能解决您的调试疑问,请联系负责您的产品顾问,会给您很满意的解答,如果您还没有产品顾问,可以联系 17509170850(微信同号) 、17509175346 / 0917-2650042
